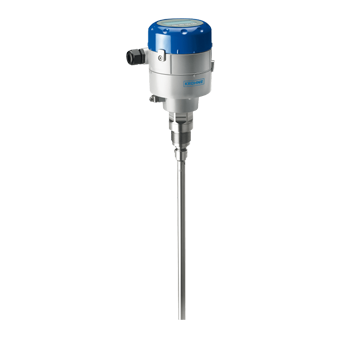

Sensor de Nível Tipo Radar – OPTIFLEX 1100

Transmissor de nível por radar guiado (TDR) para aplicações básicas em líquidos

  • Medição contínua de nível em tanques tampão, de armazenamento, de coleta ou de reciclagem
  • Procedimento de configuração rápida e intuitivo
  • Faixa de medição: 0,7 a 20 m / 2,3 a 65,5 pés
  • -50…+100°C / -58…+212°F; -1…16 barg / -14,5…232 psig

Sensor de Nível Tipo Radar – OPTIFLEX 1100

Transmissor de nível por radar guiado (TDR) para aplicações básicas em líquidos

  • Medição contínua de nível em tanques tampão, de armazenamento, de coleta ou de reciclagem
  • Procedimento de configuração rápida e intuitivo
  • Faixa de medição: 0,7 a 20 m / 2,3 a 65,5 pés
  • -50…+100°C / -58…+212°F; -1…16 barg / -14,5…232 psig
  • O OPTIFLEX 1100 é um transmissor de nível de radar guiado baseado na tecnologia de reflectometria no domínio do tempo (TDR). Ele foi projetado para aplicações básicas de armazenamento em áreas não classificadas. O transmissor de nível é um substituto de alto desempenho para transmissores de nível tradicionais, como capacitância de RF ou transmissores de nível condutivos.

      • Três tipos de sondas que podem ser encurtadas no local
      • Remoção do conversor sob condições de processo e rotação de 360° para facilitar a leitura da tela
      • Exibir botões do teclado diretamente acessíveis sem abrir a tampa da caixa
  • Condições de funcionamento

    Pressão do processo -1...16 barg/
    -14,5...232 psig
    Temperatura do processo -50…100°C/
    -58…212°F

    Materiais

    Juntas                                                                                                   EPDM
    Partes úmidas            Aço inoxidável austenítico (1.4404/316L)

    Conexões de processo

    Conexões de rosca           Macho:
    G¾, G1
    ¾ NPT, 1 NPT

    Aprovações/Padrões

    Proteção de entrada                                                                                                                                                                               IP66/67, NEMA4X
    Certificados/Aprovações Outros

    EAC


    Comunicação

    Saídas analógicas                                        4…20 mA

    Precisão

    Líquidos                                        ±10 mm/
    ±0,4 pol.
    Sólidos                                        ±20 mm/
    ±0,8 pol.
  • download-beb4e0b6 Sensor de Nível Tipo Radar – OPTIFLEX 1100 - Conaut

    Manual

    2.72 MB
    download-beb4e0b6 Sensor de Nível Tipo Radar – OPTIFLEX 1100 - Conaut

    Guia Rápido

    165.58 KB
    download-beb4e0b6 Sensor de Nível Tipo Radar – OPTIFLEX 1100 - Conaut

    Ficha Técnica

    2.08 MB
Descrição

O OPTIFLEX 1100 é um transmissor de nível de radar guiado baseado na tecnologia de reflectometria no domínio do tempo (TDR). Ele foi projetado para aplicações básicas de armazenamento em áreas não classificadas. O transmissor de nível é um substituto de alto desempenho para transmissores de nível tradicionais, como capacitância de RF ou transmissores de nível condutivos.

    • Três tipos de sondas que podem ser encurtadas no local
    • Remoção do conversor sob condições de processo e rotação de 360° para facilitar a leitura da tela
    • Exibir botões do teclado diretamente acessíveis sem abrir a tampa da caixa
Especificações

Condições de funcionamento

Pressão do processo -1...16 barg/
-14,5...232 psig
Temperatura do processo -50…100°C/
-58…212°F

Materiais

Juntas                                                                                                   EPDM
Partes úmidas            Aço inoxidável austenítico (1.4404/316L)

Conexões de processo

Conexões de rosca           Macho:
G¾, G1
¾ NPT, 1 NPT

Aprovações/Padrões

Proteção de entrada                                                                                                                                                                               IP66/67, NEMA4X
Certificados/Aprovações Outros

EAC


Comunicação

Saídas analógicas                                        4…20 mA

Precisão

Líquidos                                        ±10 mm/
±0,4 pol.
Sólidos                                        ±20 mm/
±0,8 pol.
Downloads
download-beb4e0b6 Sensor de Nível Tipo Radar – OPTIFLEX 1100 - Conaut

Manual

2.72 MB
download-beb4e0b6 Sensor de Nível Tipo Radar – OPTIFLEX 1100 - Conaut

Guia Rápido

165.58 KB
download-beb4e0b6 Sensor de Nível Tipo Radar – OPTIFLEX 1100 - Conaut

Ficha Técnica

2.08 MB
