Medidor de Vazão Eletromagnético – OPTIFLUX 1000

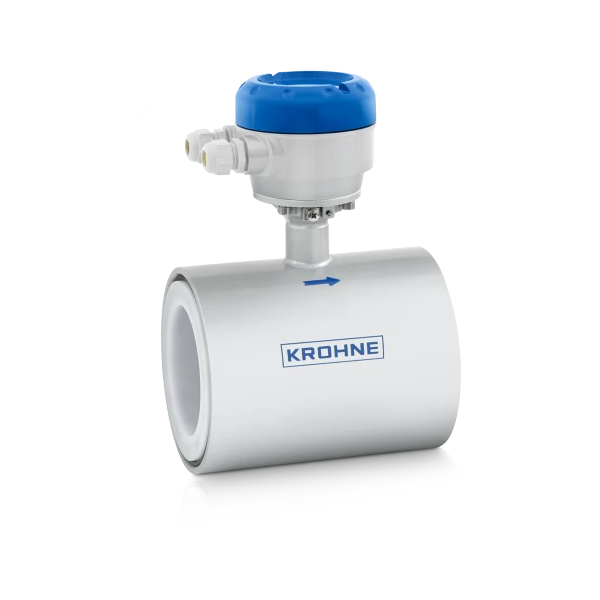

O OPTIFLUX 1000 é um sensor eletromagnético de vazão com conexões Wafer (sanduíche) de baixo custo, com excelente relação custo/benefício e de fácil instalação.
O sensor de vazão OPTIFLUX 1000 é a solução econômica e ecológica para diversas indústrias, desde a agricultura, saneamento, combate a incêndio e instalações em máquinas.
Medidor de Vazão Eletromagnético – OPTIFLUX 1000
O OPTIFLUX 1000 é um sensor eletromagnético de vazão com conexões Wafer (sanduíche) de baixo custo, com excelente relação custo/benefício e de fácil instalação.
O sensor de vazão OPTIFLUX 1000 é a solução econômica e ecológica para diversas indústrias, desde a agricultura, saneamento, combate a incêndio e instalações em máquinas.
-
Aprovado conforme o RTM da Portaria INMETRO n.º 155/2022, e em concordância com a OIML R49:2013.
Portaria Inmetro/Dimel nº 290, de 25 de outubro de 2022.
Equipamento certificado em conformidade com os requisitos de Saúde da Portaria GM/MS nº 888/2021 do Ministério da Saúde, de acordo com as metodologias descritas na NSF/ANSI/CAN 61.
Conversores compatíveis e codificação de modelo:
O medidor eletromagnético é formado pelo tubo sensor e conversor eletrônico de sinais. A CONAUT&KROHNE disponibiliza uma vasta gama de conversores para diversas aplicações, que impactam na formação do modelo, a seguir, encontra-se uma tabela descritiva com os possíveis modelos para o OPTIFLUX 1000.
IFC 050 IFC 100 IFC 300 Versão Compacta (C) OPTIFLUX 1050C OPTIFLUX 1100C OPTIFLUX 1300C Versão remota OPTIFLUX 1050W OPTIFLUX 1100W OPTIFLUX 1300F/W/R -
-
Conexões Wafer (sanduíche) de Ø2,5 a Ø250mm;
-
Baixo custo, com ótima relação custo/benefício;
-
Versão compacta (C), remota em campo (F), remota em parede (W) ou remota em Rack 19” (R);
-
Eletrodos em Aço inox 316L, Hastelloy© C e B, Tântalo, Titânio ou Platina;
-
Revestimento em Teflon® FEP ou PFA, Poliuretano ou borracha;
-
Caixa de bornes em Alumínio ou Aço inox 316L;
-
Precisão de até ±0,3% (Com IFC 300);
-
Grau de proteção IP 66/67 ou IP 68 opcionalmente.
-
-
-
Dados Técnicos - Optiflux 1000 Sistema de medição Principio de medição: Eletromagnético Faixa de aplicação: Fluídos eletricamente condutivos Tipo de conexão: Wafer (entre flanges) Faixa de medição: -12 a 12m/s (bidirecional) Condutividade elétrica: ≥ 1 µS/cm (≥ 20 µS/cm para água desmi) Temperatura de processo: -25 a 180°C Classe de pressão máx: 0 mbar abs a 16 bar (em função do diâmetro) Diâmetro do medidor: DN 2,5 - 250 ...1/10" - 10" Construção Compacta ou Remota Conexões ao processo EN 1092-1 DN 2,5 - 250mm: PN 16 ABNT NBR 7675: DN 2,5 - 250mm: PN 16 BS 4504: DN 2,5 - 250mm: PN 16 ASME B16.5: 1/2" - 10" 150#RF JIS: DN 2,5-250mm: 10K e 20K Temperatura Revestimento Temperatura de Processo Teflon® - FEP: -25 a + 120°C Teflon® - PFA: -25 a + 180°C Borracha: -25 a + 100°C Poliuretano -25 a + 60°C Materiais Tubo de medição: AISI 304. Revestimento: Teflon FEP ou PFA, Poliuretano ou Borracha. Eletrodos (de medição e opcionalmente de aterramento): AISI 316L, Hastelloy® C e B, Tântalo, Titânio ou Platina,
outros materiais sob consulta; fixos ou opcionalmente removíveis.
Eletrodos tipo SHARP (auto-limpantes) (conforme norma NTS067)Invólucro do tubo: Aço carbono, AISI 304 ou AISI 316 Caixa de bornes: Alumínio ou AISI 316L. Anéis de aterramento (opcional): AISI 316L, disponível também aterramento por eletrodos ou
referência virtual (com conversor IFC 300)Conversores compativeis IFC 050, IFC 100, IFC 300 Dados metrológicos Precisão: IFC 050: ±0,5% VM (padrão) /
IFC 050: ±0,25% VM (opcional)
IFC 100: ±0,4% VM
IFC 300: ±0,3% VMRepetibilidade: ±0,1% (IFC 050 / IFC 100) / ±0,06% VM (IFC 300) Trecho reto Montante 5 DN Jusante 2 DN Certificações Certificação para serviço com água potável: : Portaria n° 155 INMETRO Classe de proteção IP 66/67 (NEMA 6) ou IP68 (opcionalmente) -
Aprovado conforme o RTM da Portaria INMETRO n.º 155/2022, e em concordância com a OIML R49:2013.
Portaria Inmetro/Dimel nº 290, de 25 de outubro de 2022.
Equipamento certificado em conformidade com os requisitos de Saúde da Portaria GM/MS nº 888/2021 do Ministério da Saúde, de acordo com as metodologias descritas na NSF/ANSI/CAN 61.
Conversores compatíveis e codificação de modelo:
O medidor eletromagnético é formado pelo tubo sensor e conversor eletrônico de sinais. A CONAUT&KROHNE disponibiliza uma vasta gama de conversores para diversas aplicações, que impactam na formação do modelo, a seguir, encontra-se uma tabela descritiva com os possíveis modelos para o OPTIFLUX 1000.
IFC 050![]() |
IFC 100![]() |
IFC 300![]() |
|
Versão Compacta (C) | OPTIFLUX 1050C | OPTIFLUX 1100C | OPTIFLUX 1300C |
Versão remota | OPTIFLUX 1050W | OPTIFLUX 1100W | OPTIFLUX 1300F/W/R |
-
-
Conexões Wafer (sanduíche) de Ø2,5 a Ø250mm;
-
Baixo custo, com ótima relação custo/benefício;
-
Versão compacta (C), remota em campo (F), remota em parede (W) ou remota em Rack 19” (R);
-
Eletrodos em Aço inox 316L, Hastelloy© C e B, Tântalo, Titânio ou Platina;
-
Revestimento em Teflon® FEP ou PFA, Poliuretano ou borracha;
-
Caixa de bornes em Alumínio ou Aço inox 316L;
-
Precisão de até ±0,3% (Com IFC 300);
-
Grau de proteção IP 66/67 ou IP 68 opcionalmente.
-
Dados Técnicos - Optiflux 1000 | ||
---|---|---|
Sistema de medição | ||
Principio de medição: | Eletromagnético | |
Faixa de aplicação: | Fluídos eletricamente condutivos | |
Tipo de conexão: | Wafer (entre flanges) | |
Faixa de medição: | -12 a 12m/s (bidirecional) | |
Condutividade elétrica: | ≥ 1 µS/cm (≥ 20 µS/cm para água desmi) | |
Temperatura de processo: | -25 a 180°C | |
Classe de pressão máx: | 0 mbar abs a 16 bar (em função do diâmetro) | |
Diâmetro do medidor: | DN 2,5 - 250 ...1/10" - 10" | |
Construção | Compacta ou Remota | |
Conexões ao processo | ||
EN 1092-1 | DN 2,5 - 250mm: PN 16 | |
ABNT NBR 7675: | DN 2,5 - 250mm: PN 16 | |
BS 4504: | DN 2,5 - 250mm: PN 16 | |
ASME B16.5: | 1/2" - 10" 150#RF | |
JIS: | DN 2,5-250mm: 10K e 20K | |
Temperatura | ||
Revestimento | Temperatura de Processo | |
Teflon® - FEP: | -25 a + 120°C | |
Teflon® - PFA: | -25 a + 180°C | |
Borracha: | -25 a + 100°C | |
Poliuretano | -25 a + 60°C | |
Materiais | ||
Tubo de medição: | AISI 304. | |
Revestimento: | Teflon FEP ou PFA, Poliuretano ou Borracha. | |
Eletrodos (de medição e opcionalmente de aterramento): | AISI 316L, Hastelloy® C e B, Tântalo, Titânio ou Platina, outros materiais sob consulta; fixos ou opcionalmente removíveis. Eletrodos tipo SHARP (auto-limpantes) (conforme norma NTS067) |
|
Invólucro do tubo: | Aço carbono, AISI 304 ou AISI 316 | |
Caixa de bornes: | Alumínio ou AISI 316L. | |
Anéis de aterramento (opcional): | AISI 316L, disponível também aterramento por eletrodos ou referência virtual (com conversor IFC 300) |
|
Conversores compativeis | ||
IFC 050, IFC 100, IFC 300 | ||
Dados metrológicos | ||
Precisão: |
IFC 050: ±0,5% VM (padrão) / |
|
Repetibilidade: | ±0,1% (IFC 050 / IFC 100) / ±0,06% VM (IFC 300) | |
Trecho reto | ||
Montante | 5 DN | |
Jusante | 2 DN | |
Certificações | ||
Certificação para serviço com água potável: : | Portaria n° 155 INMETRO | |
Classe de proteção | IP 66/67 (NEMA 6) ou IP68 (opcionalmente) |
