Aprovado conforme o RTM da Portaria INMETRO n.º 155/2022, e em concordância com a OIML R49:2013.

Portaria Inmetro/Dimel nº 319, de 16 de novembro de 2022

Equipamento certificado em conformidade com os requisitos de Saúde da Portaria GM/MS nº 888/2021 do Ministério da Saúde, de acordo com as metodologias descritas na NSF/ANSI/CAN 61.

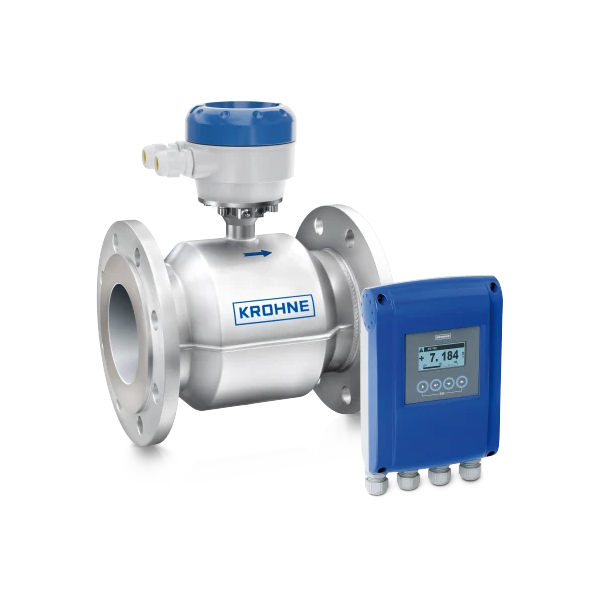

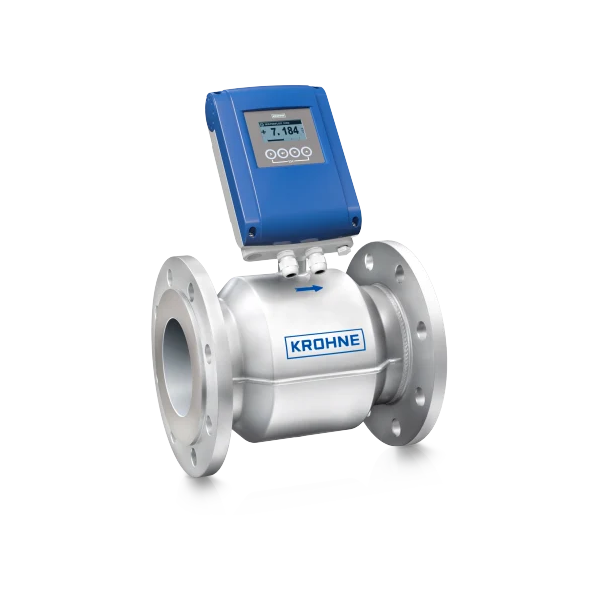

O WATERFLUX 3100 é um medidor de vazão eletromagnético (EMF) para todas as aplicações padrão com água bruta, potável ou de captação. É a solução ideal para todas as aplicações de fluxo geral onde é necessária uma medição de fluxo confiável com precisão suficiente, mas não extremamente alta. Com sua seção transversal retangular e reduzida, o EMF permite uma medição estável mesmo em baixas vazões. Desta forma, o WATERFLUX 3100 oferece uma relação de abertura muito maior (1000:1) do que os medidores de vazão mecânicos (por exemplo, medidores de turbina) em redes de distribuição de água potável.

Devido ao perfil de fluxo otimizado, o WATERFLUX 3100 é praticamente independente de interferências do ambiente de instalação. Ele pode ser instalado praticamente em qualquer lugar sem entradas ou saídas retas – atrás de curvas de tubos, válvulas deslizantes ou uma redução no tubo. O medidor dispensa manutenção graças ao seu tubo de medição extremamente robusto com revestimento Rilsan. Possui várias aprovações de água potável.

Tubo de medição com otimização de perfil de velocidade

Vazões mínimas geralmente são o maior desafio para os medidores de vazão, ocorre normalmente em períodos noturnos, linhas superdimensionadas e etc. O desempenho de um dispositivo de medição sob vazões mínimas pode ser melhorado reduzindo o diâmetro nominal. O aumento subsequente da velocidade resulta em uma melhor intensidade do sinal e, portanto, na relação sinal/ruído.

O tubo de medição WATERFLUX possui variação de seção transversal não abrupta, com transição da forma circular (entrada e saída) para retangular (central), Isso resulta num perfil de velocidade mais consistente. O WATERFLUX foi desenvolvido para assegurar um excelente desempenho em vazões máximas e mínimas.

Sem necessidade de trechos retos
A facilidade de montagem, feita sem a necessidade de trechos retos à montante e à jusante (0D:0D), proporciona uma instalação prática, rápida e eficaz. Além do retorno financeiro do investimento em tal tecnologia.

Máxima precisão de medição
Com sua excelente repetibilidade o WATERFLUX também pode ser utilizado na transferência de custódia de acordo com o OIML R-49 e MID-001. A estabilidade do ponto zero do WATERFLUX é consideravelmente melhor do que um simples equipamento de medição. Como resultado, o instrumento pode medir até mesmo vazões mínimas bidirecionais com alta precisão e, portanto ser usado para detectar e medir volumes de vazamentos.

• Clique aqui e veja a tabela com a razão Q3/Q1, Conforme OIML R49:2013

Perda de Carga
De modo geral, os dispositivos de medição eletromagnéticos não têm partes móveis no tubo de medição, o que significa que há pouca perda de pressão. A forma patenteada do tubo de medição do WATERFLUX também foi especialmente concebida para garantir pouca perda de carga. A diretriz OIML permite uma perda de carga de 630mbar para uma velocidade de 8 m/s em medições de água. O valor do WATERFLUX é consideravelmente mais baixo do que isto à 500 mbar. A perda de carga do WATERFLUX em vazões normais para redes de água de aprox. 1 m/s é

Conceito de múltipla alimentação para qualquer local

O WATERFLUX 3070, alimentado por bateria, é ideal para locais remotos na indústria de saneamento onde não há alimentação elétrica disponível. A KROHNE desenvolveu um tubo sensor especial que requer pouca energia para a maior duração da bateria.

A leitura do medidor é armazenada internamente, o que assegura que não haja perda de dados na troca de alimentação

Devido à seção transversal retangular, as bobinas magnéticas são relativamente próximas em relação às seções transversais redondas e, portanto, requerem menos energia para gerar um campo magnético suficientemente forte e homogêneo.

1)Tensão induzida (proporcionalmente a velocidade do fluído)

2) Eletrodos

3) Campo Magnético

4) Campo de bobina

A duração da bateria depende da frequência de medição ajustada, na frequência de medição padrão de 1/15 Hz e uma temperatura de aprox. 25°C o ciclo de vida com:

• 2 baterias integradas: 10 anos

• Bateria externa: 15 anos

Devido ao baixo consumo de energia, as baterias do WATERFLUX duram até 5 vezes mais do que em dispositivos semelhantes.

Para locais onde a rede elétrica está disponível, mas a industria exige um no-break para garantir medições contínuas, o WATERFLUX 3070 pode ser equipado com uma unidade externa IP68 FlexPower. A alimentação de entrada do KROHNE FlexPower pode ser fornecida através da conexão de uma fonte de alimentação de 110 ... 230 V CA. Se a fonte de alimentação falhar, uma bateria interna assumirá a alimentação do conversor de sinal IFC 070 como backup. Para economizar energia, o medidor passará automaticamente para um modo de reserva de bateria de baixo consumo de energia.

A energia solar ou eólica pode fornecer uma alternativa à energia da bateria para locais onde não há alimentação elétrica disponível. Há uma crescente demanda no mercado por fontes de energia verde como vento e / ou energia solar. Para este efeito, a unidade FlexPower é fornecida com um cabo de alimentação especial para ligação a uma alimentação de 10 ... 30 VDC.

Adequado para instalação subterrânea

Devido à sua confiabilidade, operação livre de manutenção e sua construção robusta, todos os tamanhos do medidor podem ser enterrados. Para proteger o medidor, o mesmo possui um revestimento especial para subsolo.
