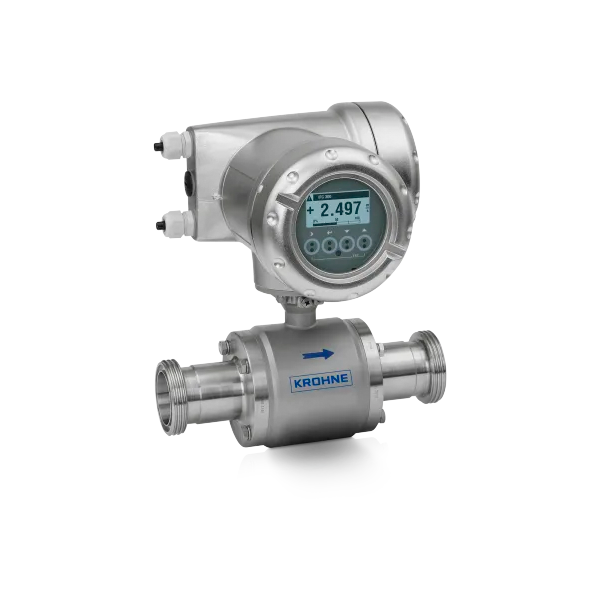

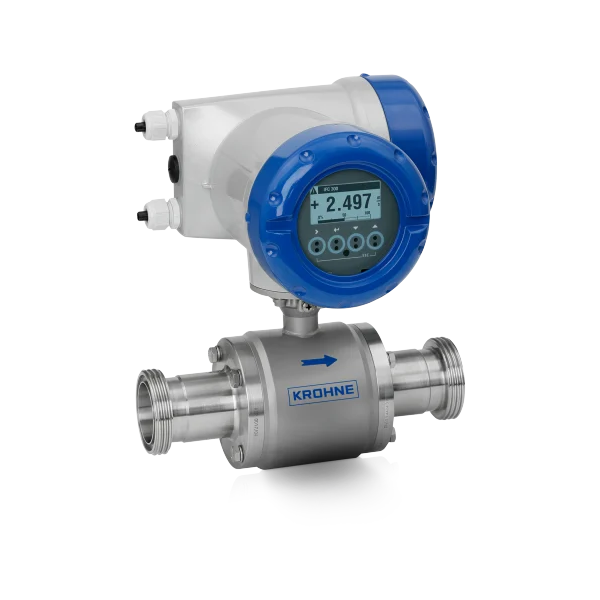

Medidor de Vazão Eletromagnético – OPTIFLUX 6300

Medidor de vazão eletromagnético para aplicações higiênicas avançadas

Alta precisão (±0,2%), para dosagem ou envase exatos no setor alimentício
Tamanho do medidor: DN2,5…150 / ⅒…6" (3A, certificado EHEDG)
Muitos acessórios higiênicos
3 x 4…20 mA, HART, Modbus, FF, Profibus-PA/DP, PROFINET

Fale Conosco

Medidor de Vazão Eletromagnético – OPTIFLUX 6300

Medidor de vazão eletromagnético para aplicações higiênicas avançadas

Alta precisão (±0,2%), para dosagem ou envase exatos no setor alimentício
Tamanho do medidor: DN2,5…150 / ⅒…6" (3A, certificado EHEDG)
Muitos acessórios higiênicos
3 x 4…20 mA, HART, Modbus, FF, Profibus-PA/DP, PROFINET

Fale Conosco

O OPTIFLUX 6300 é um medidor de vazão eletromagnético (EMF) para aplicações higiênicas avançadas no setor de alimentos. O medidor de vazão de ponta é particularmente adequado para aplicações de mistura, dosagem ou enchimento onde uma alta precisão (±0,2% do valor medido) é prioridade e diagnósticos extensivos são necessários. Além disso, pode ser usado até mesmo para líquidos de baixa condutividade de ≥ 1 μS/cm (por exemplo, glicose, concentrados de frutas). O medidor de vazão com certificação 3A e EHEDG vem com comprimentos de instalação específicos do setor. Não possui fendas, lacunas ou pontos cegos e foi projetado especificamente para permanecer limpo e estéril. Desta forma, atende às mais rigorosas exigências da indústria de alimentos e bebidas.

Devido ao seu forro de PFA reforçado, o OPTIFLUX 6300 também suporta altas temperaturas de processo (até +140°C /+ 284°F) e impactos de vácuo. O EMF pode ser usado em procedimentos de limpeza CIP ou SIP. Além das conexões de flange e extremidade soldada, o OPTIFLUX 6300 oferece inúmeros outros acessórios higiênicos, incluindo DIN 11851, DIN 11864, braçadeira e SMS. Ele também vem com várias opções de comunicação digital.
Principais Características

Medição de fluxo bidirecional em uma ampla faixa dinâmica (taxa de redução: 1000:1)

Projetado para líquidos condutores ≥5 μS/cm (água ≥20 μS/cm)

Adequado para conteúdo sólido até 10%, por exemplo, iogurte com pedaços de fruta, sopas com pedaços de legumes, etc.

Precisão de medição padrão: ±0,2% ou ±1mm/s do valor medido (MV)

Amplo diagnóstico de sensores e processos

Revestimento PFA reforçado com grade de aço inoxidável incorporada para resistência ao vácuo

Certificado para 3A, EHEDG; está em conformidade com os regulamentos FDA e EC1935/2004

A junta exclusiva em forma de L evita a expansão da junta para aumentar a vida útil

Versão compacta ou versão remota com caixa para montagem em parede, campo ou montagem em rack

Também disponível com carcaça compacta ou de campo em aço inoxidável

Disponível com comprimentos de instalação específicos da indústria e várias conexões de processo higiênicas

Diagnóstico incluindo condutividade, erro do eletrodo, temperatura ambiente e do processo, etc.

Projeto de furo completo: sem peças móveis, sem desgaste, sem perda de pressão

Condições de funcionamento

Pressão do processo	máx. 40 bar/ 580 psig
Temperatura do processo	-40…+140°C/ -40…+284°F

Materiais

Revestimento	PFA

Conexões de processo

Conexões higiênicas	Clamp (DIN 32676): DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150; Clamp (ISO 2852): 12, 17,2, 25, 38, 51, 63,5, 76,1, 101,6, 114,3, 139,7; Tri-Clamp: ½", ¾", 1", 1½", 2", 2½", 3", 4", 5", 6"; Ponteira roscada (DIN 11851): DN10, DN15, DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150; Flange com ranhura (DIN 11864-2A): DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150; Ponteira roscada (SMS 1146): 25 mm, 38 mm, 51 mm, 63,5 mm, 76 mm, 101,6 mm; União final de solda asséptica (DIN 11850 / EN 10357): DN2.5, DN4, DN6, DN10, DN15, DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150; Encaixe de extremidade de solda asséptica (ISO 2037): 12, 17,2, 25, 38, 51, 63,5, 76,1, 101,6, 114,3, 139,7

Aprovações/Padrões

Certificados/Aprovações Higiênicas	FDA, 3A, EHEDG, CE 1935/2004
Certificados/Aprovações Ex	ATEX, IECEx, NEPSI, EAC Ex, INMETRO, FM, CSA, KCs, PESO, IA

Comunicação

Saídas analógicas	4…20 mA
Saídas status	Pulso, frequência, status
Saídas digitais	Fieldbus FOUNDATION™, HART® ^, Profibus-PA, Profibus-DP, Modbus RTU, PROFINET

Descrição

O OPTIFLUX 6300 é um medidor de vazão eletromagnético (EMF) para aplicações higiênicas avançadas no setor de alimentos. O medidor de vazão de ponta é particularmente adequado para aplicações de mistura, dosagem ou enchimento onde uma alta precisão (±0,2% do valor medido) é prioridade e diagnósticos extensivos são necessários. Além disso, pode ser usado até mesmo para líquidos de baixa condutividade de ≥ 1 μS/cm (por exemplo, glicose, concentrados de frutas). O medidor de vazão com certificação 3A e EHEDG vem com comprimentos de instalação específicos do setor. Não possui fendas, lacunas ou pontos cegos e foi projetado especificamente para permanecer limpo e estéril. Desta forma, atende às mais rigorosas exigências da indústria de alimentos e bebidas.

Devido ao seu forro de PFA reforçado, o OPTIFLUX 6300 também suporta altas temperaturas de processo (até +140°C /+ 284°F) e impactos de vácuo. O EMF pode ser usado em procedimentos de limpeza CIP ou SIP. Além das conexões de flange e extremidade soldada, o OPTIFLUX 6300 oferece inúmeros outros acessórios higiênicos, incluindo DIN 11851, DIN 11864, braçadeira e SMS. Ele também vem com várias opções de comunicação digital.

Principais Características

Medição de fluxo bidirecional em uma ampla faixa dinâmica (taxa de redução: 1000:1)

Projetado para líquidos condutores ≥5 μS/cm (água ≥20 μS/cm)

Adequado para conteúdo sólido até 10%, por exemplo, iogurte com pedaços de fruta, sopas com pedaços de legumes, etc.

Precisão de medição padrão: ±0,2% ou ±1mm/s do valor medido (MV)

Amplo diagnóstico de sensores e processos

Revestimento PFA reforçado com grade de aço inoxidável incorporada para resistência ao vácuo

Certificado para 3A, EHEDG; está em conformidade com os regulamentos FDA e EC1935/2004

A junta exclusiva em forma de L evita a expansão da junta para aumentar a vida útil

Versão compacta ou versão remota com caixa para montagem em parede, campo ou montagem em rack

Também disponível com carcaça compacta ou de campo em aço inoxidável

Disponível com comprimentos de instalação específicos da indústria e várias conexões de processo higiênicas

Diagnóstico incluindo condutividade, erro do eletrodo, temperatura ambiente e do processo, etc.

Projeto de furo completo: sem peças móveis, sem desgaste, sem perda de pressão

Especificações

Condições de funcionamento

Pressão do processo	máx. 40 bar/ 580 psig
Temperatura do processo	-40…+140°C/ -40…+284°F

Materiais

Revestimento	PFA

Conexões de processo

Conexões higiênicas	Clamp (DIN 32676): DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150; Clamp (ISO 2852): 12, 17,2, 25, 38, 51, 63,5, 76,1, 101,6, 114,3, 139,7; Tri-Clamp: ½", ¾", 1", 1½", 2", 2½", 3", 4", 5", 6"; Ponteira roscada (DIN 11851): DN10, DN15, DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150; Flange com ranhura (DIN 11864-2A): DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150; Ponteira roscada (SMS 1146): 25 mm, 38 mm, 51 mm, 63,5 mm, 76 mm, 101,6 mm; União final de solda asséptica (DIN 11850 / EN 10357): DN2.5, DN4, DN6, DN10, DN15, DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150; Encaixe de extremidade de solda asséptica (ISO 2037): 12, 17,2, 25, 38, 51, 63,5, 76,1, 101,6, 114,3, 139,7

Aprovações/Padrões

Certificados/Aprovações Higiênicas	FDA, 3A, EHEDG, CE 1935/2004
Certificados/Aprovações Ex	ATEX, IECEx, NEPSI, EAC Ex, INMETRO, FM, CSA, KCs, PESO, IA

Comunicação

Saídas analógicas	4…20 mA
Saídas status	Pulso, frequência, status
Saídas digitais	Fieldbus FOUNDATION™, HART® ^, Profibus-PA, Profibus-DP, Modbus RTU, PROFINET
