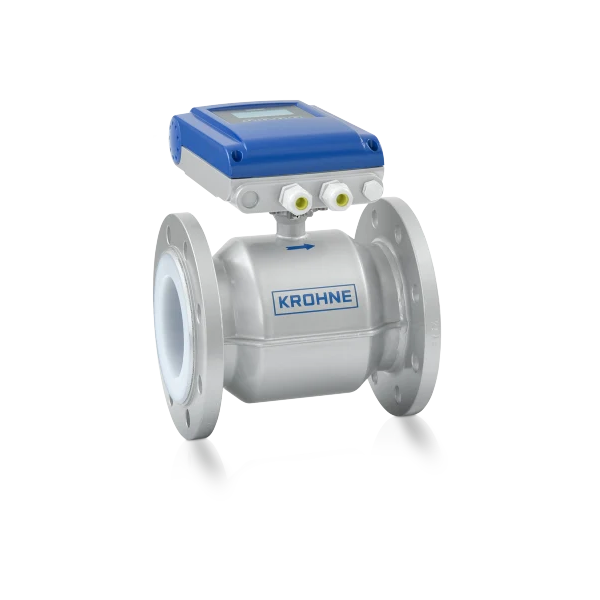

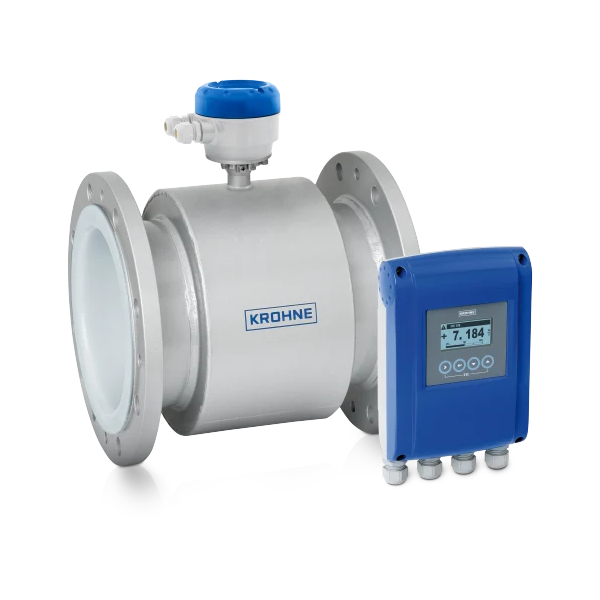

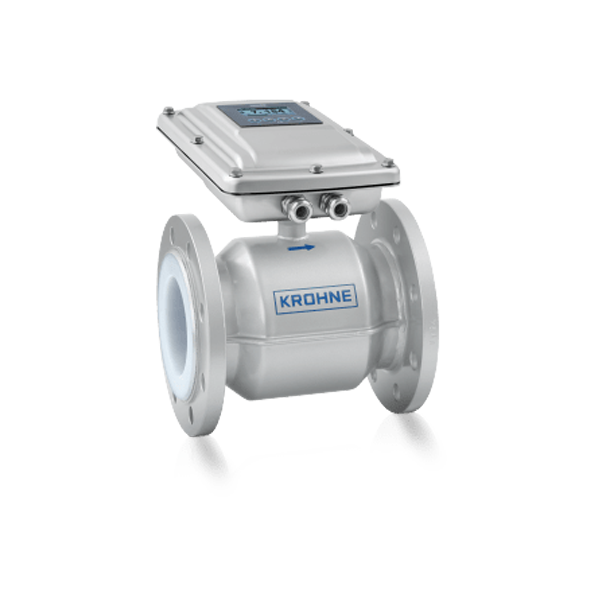

Medidor de Vazão Eletromagnético – OPTIFLUX 4100
Medidor de vazão eletromagnético para aplicações padrão com líquidos abrasivos e agressivos
- Quimicamente resistente, para líquidos (>5 μS/cm) com conteúdo sólido (≤10%)
- Até +180°C / +356°F
- Flange: DN2,5…1200 / ⅒…48", máx. PN40 / ASME Cl 600
- 4…20 mA, pulso, frequência, status, HART
Medidor de Vazão Eletromagnético – OPTIFLUX 4100
Medidor de vazão eletromagnético para aplicações padrão com líquidos abrasivos e agressivos
- Quimicamente resistente, para líquidos (>5 μS/cm) com conteúdo sólido (≤10%)
- Até +180°C / +356°F
- Flange: DN2,5…1200 / ⅒…48", máx. PN40 / ASME Cl 600
- 4…20 mA, pulso, frequência, status, HART
-
Aprovado conforme o RTM da Portaria INMETRO n.º 155/2022, e em concordância com a OIML R49:2013.
Portaria Inmetro/Dimel nº 290, de 25 de outubro de 2022.
Equipamento certificado em conformidade com os requisitos de Saúde da Portaria GM/MS nº 888/2021 do Ministério da Saúde, de acordo com as metodologias descritas na NSF/ANSI/CAN 61.
O OPTIFLUX 4100 é um medidor de vazão eletromagnético (EMF) para uma ampla gama de aplicações de processo padrão com líquidos agressivos e abrasivos. Ele permite medição de fluxo confiável mesmo sob condições de processo severas com temperaturas de até +180°C / +356°F, baixa condutividade (≥5 µS/cm) e conteúdo sólido (até 10%). Isso torna o medidor de vazão particularmente adequado para aplicações envolvendo produtos químicos corrosivos, esgoto e lama de perfuração ou lama de mineração. A instalação em câmaras de medição sujeitas a inundações (constantes) também é possível usando a versão opcional IP68 / NEMA 6P.
Ao contrário da versão básica OPTIFLUX 4050, o OPTIFLUX 4100 apresenta maior precisão. Ele vem com uma seleção de revestimentos e eletrodos quimicamente resistentes. Devido ao seu design de passagem plena sem partes móveis ou intrusivas, não há perda de pressão e nenhuma manutenção necessária.
-
-
Medição de fluxo bidirecional em uma ampla faixa dinâmica (taxa de redução: 1000:1)
-
Revestimento de PTFE, PFA, ETFE, borracha dura, borracha macia ou PU: excelente resistência química e à abrasão
-
Ampla gama de materiais de eletrodos
-
Projetos especiais, tamanhos, diâmetros internos e espessuras de revestimento sob consulta
-
Precisão de medição padrão: ±0,3% ou ±1mm/s do valor medido (MV)
-
Revestimentos externos opcionais para instalação offshore ou subsolo (também de acordo com a ISO 12944)
-
Diagnóstico incluindo condutividade, erro do eletrodo, temperatura ambiente e do processo, etc.
-
Projeto de furo completo: sem peças móveis, sem desgaste, sem perda de pressão
-
Para áreas perigosas: ATEX, IECEx, FM, CSA
-
-
-
Condições de funcionamento
Pressão do processo máx. 40 bar/
580 psigTemperatura do processo -40…+180°C/
-40…+356°F
Materiais
Revestimento PFA, PTFE, PUR, Borracha, ETFE
Conexões de processo
Conexões de flange EN (1092-1): DN2.5…1200
ASME (B 16.5): ⅒…48"
JIS (B 2220): 2,5…1000AClassificação de pressão (EN 1092-1) PN40 Classificação de pressão (JIS B 2220) 20 mil Classificação de pressão (ASME B 16.5) Classe 300#, Classe 600#
Aprovações/Padrões
Certificados/Aprovações Marítimas ABS, BV, CCS, DNV, KR, LR, NK, RINA, CRS, IRS, PRS, RS Certificados/Aprovações Higiênicas FDA Certificados/Aprovações Ex ATEX, IECEx, NEPSI, FM, CSA
Comunicação
Saídas analógicas 4…20 mA Saídas discretas Pulso, frequência, status Saídas digitais HART -
Portaria Inmetro/Dimel nº 290, de 25 de outubro de 2022.
Equipamento certificado em conformidade com os requisitos de Saúde da Portaria GM/MS nº 888/2021 do Ministério da Saúde, de acordo com as metodologias descritas na NSF/ANSI/CAN 61.
O OPTIFLUX 4100 é um medidor de vazão eletromagnético (EMF) para uma ampla gama de aplicações de processo padrão com líquidos agressivos e abrasivos. Ele permite medição de fluxo confiável mesmo sob condições de processo severas com temperaturas de até +180°C / +356°F, baixa condutividade (≥5 µS/cm) e conteúdo sólido (até 10%). Isso torna o medidor de vazão particularmente adequado para aplicações envolvendo produtos químicos corrosivos, esgoto e lama de perfuração ou lama de mineração. A instalação em câmaras de medição sujeitas a inundações (constantes) também é possível usando a versão opcional IP68 / NEMA 6P.
Ao contrário da versão básica OPTIFLUX 4050, o OPTIFLUX 4100 apresenta maior precisão. Ele vem com uma seleção de revestimentos e eletrodos quimicamente resistentes. Devido ao seu design de passagem plena sem partes móveis ou intrusivas, não há perda de pressão e nenhuma manutenção necessária.
-
-
Medição de fluxo bidirecional em uma ampla faixa dinâmica (taxa de redução: 1000:1)
-
Revestimento de PTFE, PFA, ETFE, borracha dura, borracha macia ou PU: excelente resistência química e à abrasão
-
Ampla gama de materiais de eletrodos
-
Projetos especiais, tamanhos, diâmetros internos e espessuras de revestimento sob consulta
-
Precisão de medição padrão: ±0,3% ou ±1mm/s do valor medido (MV)
-
Revestimentos externos opcionais para instalação offshore ou subsolo (também de acordo com a ISO 12944)
-
Diagnóstico incluindo condutividade, erro do eletrodo, temperatura ambiente e do processo, etc.
-
Projeto de furo completo: sem peças móveis, sem desgaste, sem perda de pressão
-
Para áreas perigosas: ATEX, IECEx, FM, CSA
-
Condições de funcionamento
| Pressão do processo | máx. 40 bar/ 580 psig |
| Temperatura do processo | -40…+180°C/ -40…+356°F |
Materiais
| Revestimento | PFA, PTFE, PUR, Borracha, ETFE |
Conexões de processo
| Conexões de flange | EN (1092-1): DN2.5…1200 ASME (B 16.5): ⅒…48" JIS (B 2220): 2,5…1000A |
| Classificação de pressão (EN 1092-1) | PN40 |
| Classificação de pressão (JIS B 2220) | 20 mil |
| Classificação de pressão (ASME B 16.5) | Classe 300#, Classe 600# |
Aprovações/Padrões
| Certificados/Aprovações Marítimas | ABS, BV, CCS, DNV, KR, LR, NK, RINA, CRS, IRS, PRS, RS |
| Certificados/Aprovações Higiênicas | FDA |
| Certificados/Aprovações Ex | ATEX, IECEx, NEPSI, FM, CSA |
Comunicação
| Saídas analógicas | 4…20 mA |
| Saídas discretas | Pulso, frequência, status |
| Saídas digitais | HART |
