Medidor de Vazão Eletromagnético – OPTIFLUX 2100
Medidor de vazão eletromagnético para todas as aplicações padrão de água e esgoto
- Materiais de revestimento quimicamente resistentes

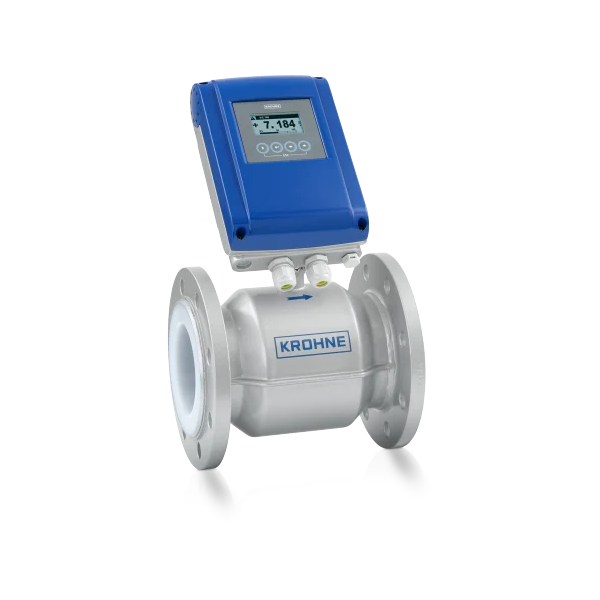

- Versão compacta até IP69, versão remota IP68
- Flange: DN25…1200 / 1…48", máx. PN40 / ASME Cl 300
- 4…20 mA, pulso, frequência, status, HART
Medidor de Vazão Eletromagnético – OPTIFLUX 2100
Medidor de vazão eletromagnético para todas as aplicações padrão de água e esgoto
- Materiais de revestimento quimicamente resistentes
- Versão compacta até IP69, versão remota IP68
- Flange: DN25…1200 / 1…48", máx. PN40 / ASME Cl 300
- 4…20 mA, pulso, frequência, status, HART
-
Aprovado conforme o RTM da Portaria INMETRO n.º 155/2022, e em concordância com a OIML R49:2013.
Portaria Inmetro/Dimel nº 290, de 25 de outubro de 2022.
Equipamento certificado em conformidade com os requisitos de Saúde da Portaria GM/MS nº 888/2021 do Ministério da Saúde, de acordo com as metodologias descritas na NSF/ANSI/CAN 61.

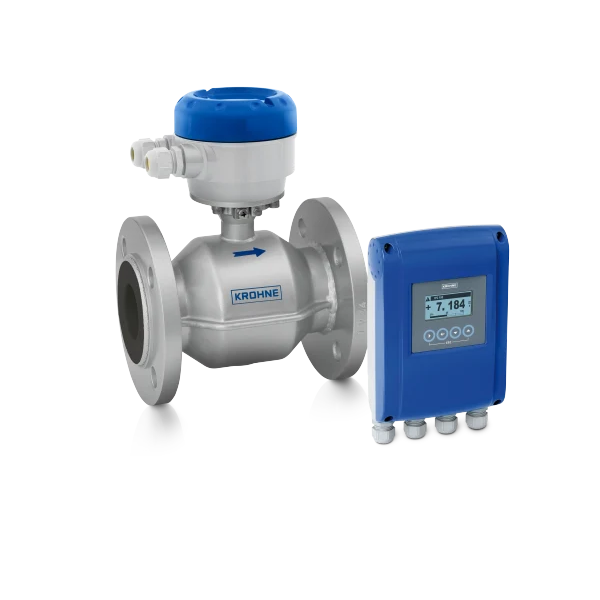

O OPTIFLUX 2100 é um medidor de vazão eletromagnético (EMF) para aplicações padrão de água e águas residuais. É a solução ideal para todas as aplicações de fluxo geral onde é necessária uma medição de fluxo confiável com precisão suficiente, mas não extremamente alta. A instalação em câmaras de medição sujeitas a inundações (constantes) é possível com a versão remota IP68 / NEMA 6P.
Seus materiais de revestimento resistentes ao desgaste, bem como seu design de passagem total sem partes móveis, fazem do OPTIFLUX 2100 uma substituição eficaz de medidores mecânicos de água em redes de distribuição de água potável. O medidor apresenta uma ampla gama de aprovações necessárias para a medição de água potável.
-
-
Medição de fluxo bidirecional em uma ampla faixa dinâmica
-
Opcional para instalação no subsolo e inundações constantes
-
Tempo de vida comprovado e insuperável, enorme base instalada
-
Calibração úmida padrão
-
PP ou forro de borracha dura: adequado para produtos químicos de baixa concentração
-
Inviolável
-
Precisão de medição padrão: ±0,3% ou ±1mm/s do valor medido (MV)
-
Diagnóstico incluindo condutividade, erro do eletrodo, temperatura ambiente e do processo, etc.
-
Projeto de furo completo: sem peças móveis, sem desgaste, sem perda de pressão
-
Atende aos padrões de água potável: ACS, DVGW, NSF, TZW, WRAS etc.
-
Para áreas perigosas: ATEX, IECEx, FM, CSA
-
-
-
Condições de funcionamento
Pressão do processo máx. 40 bar/
580 psigTemperatura do processo -5…+90°C/
+23…+194°F
Materiais
Revestimento Polipropileno (PP), Borracha
Conexões de processo
Conexões de flange EN (1092-1): DN25…1200
ASME (B 16.5): 1…48"
JIS (B 2220): 25…1000AClassificação de pressão (EN 1092-1) PN40 Classificação de pressão (JIS B 2220) 20 mil Classificação de pressão (ASME B 16.5) Classe 300#
Aprovações/Normas
Certificados/Aprovações Marítimas ABS, BV, CCS, CRS, DNV, IRS, KR, LR, NK, PRS, RINA, RS Certificados/Aprovações Água Potável Portaria n° 155 INMETRO, ACS, DVGW, KIWA, KTW, NSF, TZW, WRAS
Certificados/Aprovações Ex ATEX, CSA, FM, IECEx, NEPSI
Comunicação
Saídas analógicas 4…20 mA Saídas de Status Pulso, frequência Saídas digitais HART -
Aprovado conforme o RTM da Portaria INMETRO n.º 155/2022, e em concordância com a OIML R49:2013.
Portaria Inmetro/Dimel nº 290, de 25 de outubro de 2022.
Equipamento certificado em conformidade com os requisitos de Saúde da Portaria GM/MS nº 888/2021 do Ministério da Saúde, de acordo com as metodologias descritas na NSF/ANSI/CAN 61.
O OPTIFLUX 2100 é um medidor de vazão eletromagnético (EMF) para aplicações padrão de água e águas residuais. É a solução ideal para todas as aplicações de fluxo geral onde é necessária uma medição de fluxo confiável com precisão suficiente, mas não extremamente alta. A instalação em câmaras de medição sujeitas a inundações (constantes) é possível com a versão remota IP68 / NEMA 6P.
Seus materiais de revestimento resistentes ao desgaste, bem como seu design de passagem total sem partes móveis, fazem do OPTIFLUX 2100 uma substituição eficaz de medidores mecânicos de água em redes de distribuição de água potável. O medidor apresenta uma ampla gama de aprovações necessárias para a medição de água potável.
-
-
Medição de fluxo bidirecional em uma ampla faixa dinâmica
-
Opcional para instalação no subsolo e inundações constantes
-
Tempo de vida comprovado e insuperável, enorme base instalada
-
Calibração úmida padrão
-
PP ou forro de borracha dura: adequado para produtos químicos de baixa concentração
-
Inviolável
-
Precisão de medição padrão: ±0,3% ou ±1mm/s do valor medido (MV)
-
Diagnóstico incluindo condutividade, erro do eletrodo, temperatura ambiente e do processo, etc.
-
Projeto de furo completo: sem peças móveis, sem desgaste, sem perda de pressão
-
Atende aos padrões de água potável: ACS, DVGW, NSF, TZW, WRAS etc.
-
Para áreas perigosas: ATEX, IECEx, FM, CSA
-
Condições de funcionamento
| Pressão do processo | máx. 40 bar/ 580 psig |
| Temperatura do processo | -5…+90°C/ +23…+194°F |
Materiais
| Revestimento | Polipropileno (PP), Borracha |
Conexões de processo
| Conexões de flange | EN (1092-1): DN25…1200 ASME (B 16.5): 1…48" JIS (B 2220): 25…1000A |
| Classificação de pressão (EN 1092-1) | PN40 |
| Classificação de pressão (JIS B 2220) | 20 mil |
| Classificação de pressão (ASME B 16.5) | Classe 300# |
Aprovações/Normas
| Certificados/Aprovações Marítimas | ABS, BV, CCS, CRS, DNV, IRS, KR, LR, NK, PRS, RINA, RS |
| Certificados/Aprovações Água Potável |
Portaria n° 155 INMETRO, ACS, DVGW, KIWA, KTW, NSF, TZW, WRAS |
| Certificados/Aprovações Ex | ATEX, CSA, FM, IECEx, NEPSI |
Comunicação
| Saídas analógicas | 4…20 mA |
| Saídas de Status | Pulso, frequência |
| Saídas digitais | HART |
