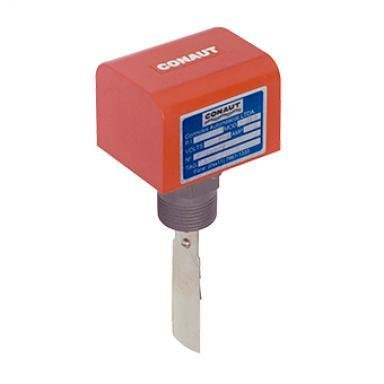

Chave de Fluxo com Palheta - Modelo 019

Fale Conosco

Chave de Fluxo com Palheta - Modelo 019

Fale Conosco

Aplicações:

Própria para sistemas de óleo, refrigeração e lubrificação em bombas e compressores, etc.

Sinaliza ausência ou presença de fluxo.

Exemplo de Aplicação:

Uma chave de fluxo modelo 019 para tubulação de Ø 1", o acionamento será em torno do valor informado na coluna vazão normal ou seja 2m3/h tanto para a ausência ou presença de fluxo.
Principais Características

As chaves de fluxo Ø 1/2" e 3/4" são fornecidas com conexões fêmeas (tipo "T") roscadas (ferro galvanizado), a chave de fluxo para tubulações ≥ 1 é fornecida com conexão macho roscada Ø 1" (aço inox 316);

Para montagem em tubulações de Ø 1/2" a 6";

Posição de instalação: tubulação horizontal (montagem vertical sob consulta);

Sentido do fluxo: unidirecional;

Pressão máxima: 10 kgf/cm²;

Temperatura máxima: 100°C;

Tipo e capacidade do contato elétrico: contato microruptor unipolar reversível (SPDT) até 250 Vca - 15 A

Tipo do invólucro:

a)Standard com tampa em ABS, IP54.

b)Prova de umidade com tampa lisa.
162.14 KB

Download

Descrição

Aplicações:

Própria para sistemas de óleo, refrigeração e lubrificação em bombas e compressores, etc.

Sinaliza ausência ou presença de fluxo.

Exemplo de Aplicação:

Uma chave de fluxo modelo 019 para tubulação de Ø 1", o acionamento será em torno do valor informado na coluna vazão normal ou seja 2m3/h tanto para a ausência ou presença de fluxo.

Principais Características

As chaves de fluxo Ø 1/2" e 3/4" são fornecidas com conexões fêmeas (tipo "T") roscadas (ferro galvanizado), a chave de fluxo para tubulações ≥ 1 é fornecida com conexão macho roscada Ø 1" (aço inox 316);

Para montagem em tubulações de Ø 1/2" a 6";

Posição de instalação: tubulação horizontal (montagem vertical sob consulta);

Sentido do fluxo: unidirecional;

Pressão máxima: 10 kgf/cm²;

Temperatura máxima: 100°C;

Tipo e capacidade do contato elétrico: contato microruptor unipolar reversível (SPDT) até 250 Vca - 15 A

Tipo do invólucro:

a)Standard com tampa em ABS, IP54.

b)Prova de umidade com tampa lisa.
