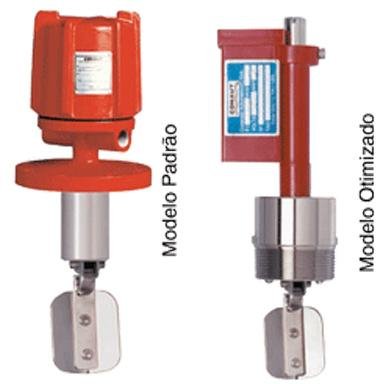

Chave de Fluxo com Palheta - Modelo 016

Aplicações:

Este aparelho reúne construção robusta e um sistema tecnicamente perfeito, para oferecer maior segurança aos equipamentos, pois independentemente da pressão ou temperatura, sinaliza seguramente o fluxo ou a ausência deste, em líquidos ou gases.

Exemplo de Aplicação:

Uma chave de fluxo mod. 016 para tubulação de Ø 4", com contato ampola de mercúrio para acionamento em fluxo decrescente, terá uma vazão de acionamento de 10m³/h (fluxo decrescente) e uma vazão de rearme de até 20m³/h (fluxo crescente). Se a chave de fluxo for para acionamento em fluxo crescente, terá uma vazão de acionamento de 20m³/h (fluxo crescente) e uma vazão de rearme de até 10m³/h (fluxo decrescente). EM ambas as situações, a vazão normal deverá ser maior que 20m³/h.
Principais Características

Conexão roscada ou flangeada com Ø 2", outros diâmetros sob consulta;

Conexão em aço carbono ou aço inox, haste, palheta e tubo guia em aço inox 316;

Contato elétrico tipo microrutor unipolar reversível (SPDT) até 220 Vca - 10A, outros tipos de contatos disponíveis;

Invólucro à prova de umidade (IP65) e a prova de explosão (IP65);

Versão otimizada (baixo custo) invólucro a prova de umidade (IP65) em ABS conexão para eletroduto PG 13,5

Pressão máx: 70 bar

Tubulações ≥ 2"

Posição, instalação, tubulações horizontais (montagem em tubulações verticais, sob consulta).
Princípio de Funcionamento:

Sistema de palheta com excêntrico na extremidade, o qual aciona uma haste vertical. O fluxo movimenta a palheta e a haste aciona o contato elétrico por acoplamento magnético através de uma parede antimagnética, o qual está montado em um invólucro, com classe de proteção definida, vide catálogo.
262.56 KB

Download

Descrição

Aplicações:

Este aparelho reúne construção robusta e um sistema tecnicamente perfeito, para oferecer maior segurança aos equipamentos, pois independentemente da pressão ou temperatura, sinaliza seguramente o fluxo ou a ausência deste, em líquidos ou gases.

Exemplo de Aplicação:

Uma chave de fluxo mod. 016 para tubulação de Ø 4", com contato ampola de mercúrio para acionamento em fluxo decrescente, terá uma vazão de acionamento de 10m³/h (fluxo decrescente) e uma vazão de rearme de até 20m³/h (fluxo crescente). Se a chave de fluxo for para acionamento em fluxo crescente, terá uma vazão de acionamento de 20m³/h (fluxo crescente) e uma vazão de rearme de até 10m³/h (fluxo decrescente). EM ambas as situações, a vazão normal deverá ser maior que 20m³/h.

Principais Características

Conexão roscada ou flangeada com Ø 2", outros diâmetros sob consulta;

Conexão em aço carbono ou aço inox, haste, palheta e tubo guia em aço inox 316;

Contato elétrico tipo microrutor unipolar reversível (SPDT) até 220 Vca - 10A, outros tipos de contatos disponíveis;

Invólucro à prova de umidade (IP65) e a prova de explosão (IP65);

Versão otimizada (baixo custo) invólucro a prova de umidade (IP65) em ABS conexão para eletroduto PG 13,5

Pressão máx: 70 bar

Tubulações ≥ 2"

Posição, instalação, tubulações horizontais (montagem em tubulações verticais, sob consulta).

Especificações

Princípio de Funcionamento:

Sistema de palheta com excêntrico na extremidade, o qual aciona uma haste vertical. O fluxo movimenta a palheta e a haste aciona o contato elétrico por acoplamento magnético através de uma parede antimagnética, o qual está montado em um invólucro, com classe de proteção definida, vide catálogo.
