Um dos maiores problemas na medição de efluentes é encontrar equipamentos que possam medir a vazão com precisão e confiabilidade. Diferente das tecnologias de medição de água, que são instaladas em conduto forçado e com alta vazão, os de efluentes medem baixas vazões em escoamento livre e assim como todos os medidores, é necessário que o tubo se encontre completamente preenchido de fluído.

Recursos e opções

Os recursos e opções do produto dependem da configuração do dispositivo: entre em contato conosco para garantir que sua funcionalidade preferida possa ser combinada em um único dispositivo.

• Catálogo Técnico SME

Devido a possibilidade de questionamento sobre a medição, o SME é fornecido com um Certificado de Calibração Acreditado emitido pelo laboratório da Conaut (CAL 0168) que garante a confiabilidade metrológico do equipamento.

Princípio de Funcionamento

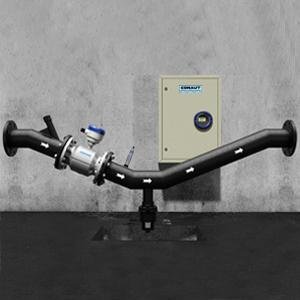

O trecho de medição possui uma curva característica para manter o tubo do medidor sempre cheio. A geometria permite ainda que resíduos sólidos se depositem no ponto mais baixo, onde está acoplada uma válvula esfera para drenagem e limpeza do trecho.

O tubo sensor WATERFLUX é alimentado pelo conversor de sinais IFC 050W que faz parte do conjunto que se encontra no painel elétrico e que por sua vez recebe os sinais do tubo sensor e converte os mesmos em dados de vazão. Por meio da porta DECOM-MODBUS do conversor, o datalogger recebe as informações de totalização e as disponibiliza fisicamente ou por sistema de telemetria (GPRS) opcionalmente. O conversor ainda dispõe de uma saída de pulsos e uma de corrente 4...20mA.

Detalhes Técnicos:

Sistema de medição de efluentes composto de:

• Conversor eletrônico

• Trecho de medição

Painel de Medição (opcional) composto de:

• Nobreak;

• Conversor eletrônico de sinais para medidores eletromagnéticos;

• Opcionalmente, datalogger para coleta de dados com armazenagem e ou transmissão GPRS;

• Este painel possui ainda proteção contra transientes elétricos (surtos de tensão) e proteção da bateria a qual será automaticamente desconectada caso sua carga atinja o nível mínimo de segurança.;

Nobreak:

O painel possui um nobreak que dispõe de autonomia mínima de 12h no modo bateria para alimentação de todos os componentes internos, assim, a medição não é afetada em caso onde a alimentação via rede 110/220V fique indisponível por longos períodos de tempo.

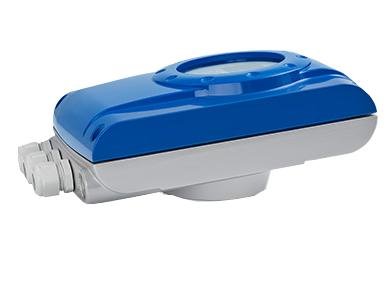

Conversor eletrônico:

O conversor eletrônico é o responsável por alimentar o sensor eletromagnético, que faz parte do trecho de medição, e deste coletar o sinal dos eletrodos para finalmente calcular a vazão instantânea e o volume totalizado. A totalização pode ser visualizada diretamente no visor do conversor.  O conversor também possui opção com os protocolos de comunicação: Hart, Modbus, Bluetooth e LORAwan.

Datalogger:

Havendo necessidade de registro do comportamento da medição ao longo do tempo e/ou transmissão, os dados coletados podem ser armazenados em cartão de memória e retransmitidos através dos meios de comunicação mais difundidos, tais como Ethernet, Wi-Fi, GPRS, Serial RS-232 e RS-485, todos os protocolos estão disponíveis como acessório ao datalogger.

O painel de medição deve ser instalado em local abrigado do sol e chuva. As conexões deste painel com o sensor eletromagnético de vazão são feitas através de 2 cabos que acompanham o sensor;

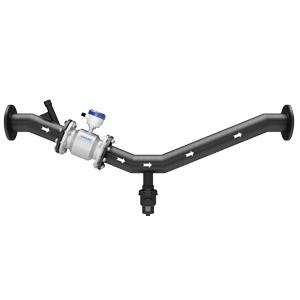

Trecho de Medição:

• É composto pelo sensor eletromagnético, trecho à montante e trecho à jusante;

• Sua geometria permite que a secção transversal do sensor eletromagnético fique sempre cheia de fluido que é condição básica para medição com precisão, sem grandes acidentes evitando o acúmulo excessivo de detritos;

• O trecho de medição não necessita de trecho reto adicional nem à montante nem à jusante (0D:0D).

Painel solar fotovoltaico:

A CONAUT desenvolveu um painel solar para ser aplicado em locais remotos onde não há alimentação elétrica via rede 110/220VCA 50/60Hz. O painel alimenta com 24 VCC as baterias do painel elétrico com uma ótima autonomia (72Ah), assegurando uma operação sem falhas ou interrupções mesmo em casos críticos.
