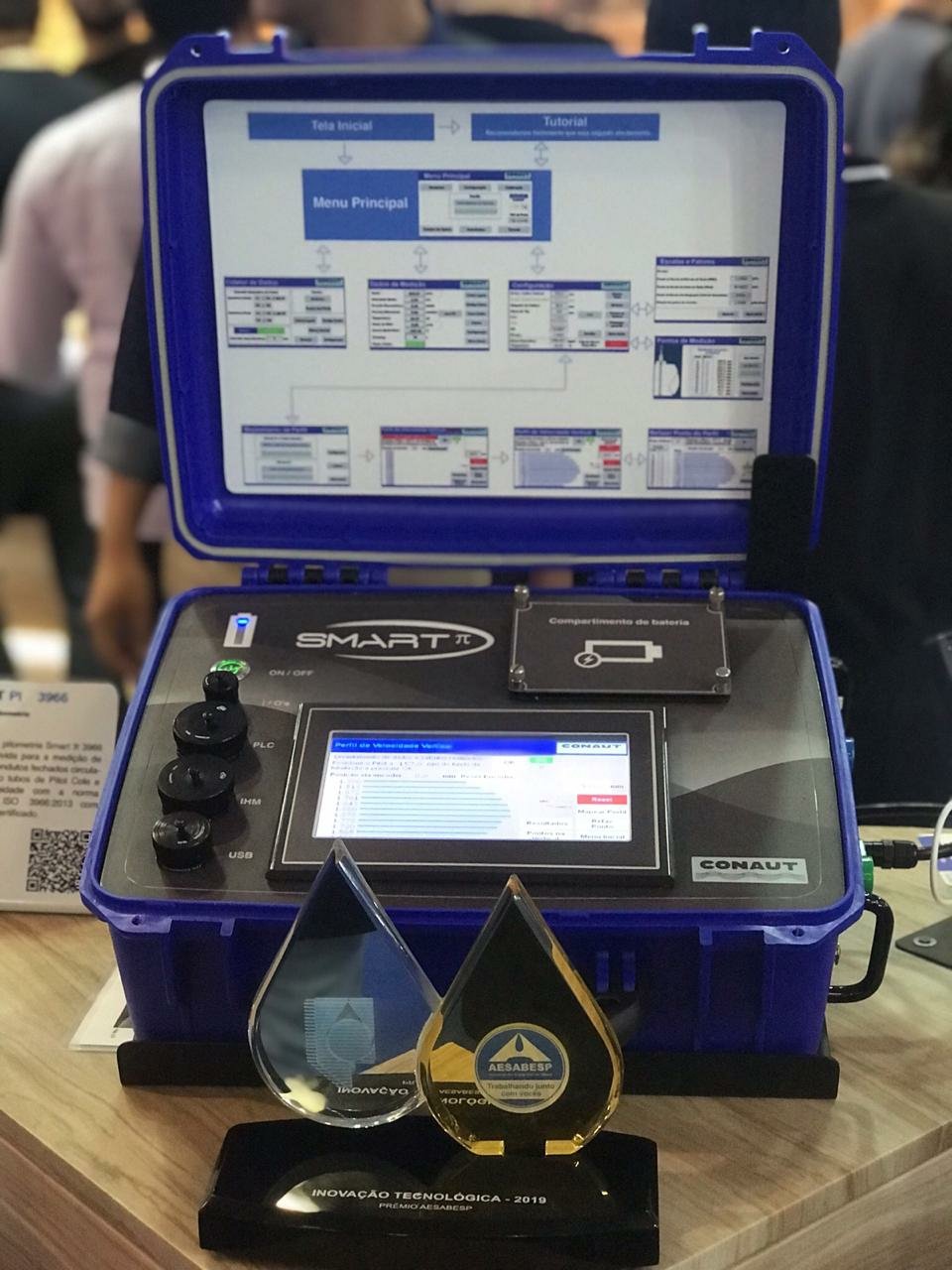

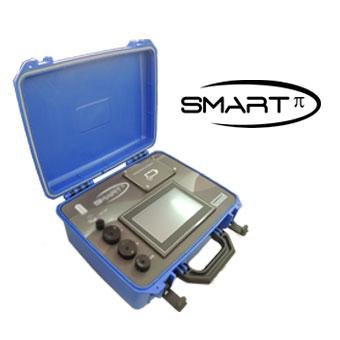

Maleta de Pitometria - SMART π 3966
A maleta de pitometria SMART π 3966 foi desenvolvida para a medição de vazão em condutos fechados circulares utilizando tubos de Pitot Cole e conforme a norma ABNT NBR ISO 3966:2013.
-
A maleta faz parte de uma de nossas soluções de calibração em campo, saiba mais clicando aqui.
Recursos e opções
Os recursos e opções do produto dependem da configuração do dispositivo: entre em contato conosco para garantir que sua funcionalidade preferida possa ser combinada em um único dispositivo.
- Função para calibração das células de pressão. O equipamento será fornecido com emissão de certificado de calibração acreditado (RBC);
- Realização do mapeamento do perfil de velocidade pelo método Log-Linear em 11 posições na seção de medição, conforme ABNT NBR ISO 3966:2013;
- Aquisição do sinal de corrente do medidor a ser calibrado (MUC) para determinação do erro de medição;
- Cálculo da incerteza de medição, conforme ABNT NBR ISO 3966:2013 e ISO-GUM
- Possibilidade de realização do mapeamento do perfil de velocidade com dois traverses;
- Utilização em tubulação pressurizada até o limite de 170 mH2O
- Determinação do Fator de Velocidade para montagem de Pitot à centro;
- Utilização de coeficiente de descarga polinomial para maior precisão na determinação da medição de vazão;
- Conector de engate rápido de ¼” com retenção tipo Poli-Flo (PCL-101 - Não acompanha engate macho (PCL-102R).
- Válvula manifold interna (do tipo esfera) para purga e equalização;
- Entrada de encoder para medição da inserção do tubo de Pitot, garantindo praticidade no levantamento do perfil de escoamento;
- Porta de comunicação conexão USB que permite descarga de dados armazenados no data logger e/ou acompanhamento dos dados levantados;
- Alimentado com bateria interna recarregável através do carregador também fornecido ou fonte externa de 10 a 15Vcc 600mA(máximo) Opcional: pack de bateria externo para monitoramentos de longa duração.
- Fonte externa para alimentação do equipamento e recarga das baterias;
-
-
Descrição
A maleta faz parte de uma de nossas soluções de calibração em campo, saiba mais clicando aqui.
Recursos e opções
Os recursos e opções do produto dependem da configuração do dispositivo: entre em contato conosco para garantir que sua funcionalidade preferida possa ser combinada em um único dispositivo.
- Função para calibração das células de pressão. O equipamento será fornecido com emissão de certificado de calibração acreditado (RBC);
- Realização do mapeamento do perfil de velocidade pelo método Log-Linear em 11 posições na seção de medição, conforme ABNT NBR ISO 3966:2013;
- Aquisição do sinal de corrente do medidor a ser calibrado (MUC) para determinação do erro de medição;
- Cálculo da incerteza de medição, conforme ABNT NBR ISO 3966:2013 e ISO-GUM
- Possibilidade de realização do mapeamento do perfil de velocidade com dois traverses;
- Utilização em tubulação pressurizada até o limite de 170 mH2O
- Determinação do Fator de Velocidade para montagem de Pitot à centro;
- Utilização de coeficiente de descarga polinomial para maior precisão na determinação da medição de vazão;
- Conector de engate rápido de ¼” com retenção tipo Poli-Flo (PCL-101 - Não acompanha engate macho (PCL-102R).
- Válvula manifold interna (do tipo esfera) para purga e equalização;
- Entrada de encoder para medição da inserção do tubo de Pitot, garantindo praticidade no levantamento do perfil de escoamento;
- Porta de comunicação conexão USB que permite descarga de dados armazenados no data logger e/ou acompanhamento dos dados levantados;
- Alimentado com bateria interna recarregável através do carregador também fornecido ou fonte externa de 10 a 15Vcc 600mA(máximo) Opcional: pack de bateria externo para monitoramentos de longa duração.
- Fonte externa para alimentação do equipamento e recarga das baterias;
