Medidor de Vazão Eletromagnético – OPTIFLUX 4000

Conexões flangeadas ASME, DIN, JIS, ABNT de Ø2,5 a Ø1000mm; Versão compacta (C), remota em campo (F), remota em parede (W) ou remota em rack 19” (R); Eletrodos em Aço inox 316L, Hastelloy© C e B, Tântalo, Titânio ou Platina; Revestimentos em Teflon® FEP, PFA ou PTFE; Caixa de bornes em Alumínio ou Aço inox 316L; Precisão de até ±0,2% (com IFC 300); Certificação para serviço em área explosiva (Ex); Grau de proteção IP 66/67 ou IP 68 opcionalmente.

Dados Técnicos - Optiflux 4000
Sistema de medição
Principio de medição:	Eletromagnético
Faixa de aplicação:	Fluídos eletricamente condutivos
Tipo de conexão:	Flangeado
Faixa de medição:	-12 a 12m/s (bidirecional)
Condutividade elétrica:	≥ 1 µS/cm (≥ 20 µS/cm para água desmi)
Temperatura de processo:	-25 a 100°C
Classe de pressão máx:	0 (abs) a 40 bar (em função da temperatura)
Diâmetro do medidor:	DN 25 - 300 mm ...1" - 120"
Construção	Compacta ou Remota
Conexões ao processo
EN 1092-1	DN 25 - 3000mm: PN 6, 10, 16, 25, 40
ABNT NBR 7675:	DN 50 - 2000mm: PN 6, 10, 16, 25, 40
BS 4504:	DN 25 - 3000mm: PN 6, 10, 16, 25, 40
ASME B16.5:	DN 1" - 24": 150#, 300#, 600#, 900#, 1500# e 2500#.
AWWA Classe B, D e E:	DN 4" - 120": 86#, 150#, 175#, 275# e 300#
Temperatura
Revestimento	Temperatura de Processo
Teflon® FEP	-25 a 120°C
Teflon® PFA	-25 a 180°C
PTFE	-25 a 180°C
Materiais
Tubo de medição:	AISI 304 ou 316L.
Flanges:	Aço carbono, AISI 304 ou AISI 316, outros materiais sob consulta.
Revestimento:	Teflon® FEP, PFA ou PTFE
Eletrodos (de medição e opcionalmente de aterramento):	AISI 316L, Hastelloy® C e B, Tântalo, Titânio ou Platina, outros materiais sob consulta; fixos ou opcionalmente removíveis. Eletrodos tipo SHARP (auto-limpantes) (conforme norma NTS067)
Invólucro do tubo:	Aço carbono, AISI 304 ou AISI 316
Caixa de bornes:	Alumínio ou AISI 316L.
Anéis de aterramento (opcional):	AISI 316L, disponível também aterramento por eletrodos ou referência virtual (com conversor IFC 300)
Conversores compativeis
IFC 050, IFC 100, IFC 300
Dados metrológicos
Precisão:	IFC 050: ±0,5% VM (padrão) / IFC 050: ±0,25% VM (opcional) IFC 100: ±0,4% VM IFC 300: ±0,3% VM
Repetibilidade:	±0,1% (IFC 050 / IFC 100) / ±0,06% VM (IFC 300)
Trecho reto
Montante	5 DN
Jusante	2 DN
Certificações
Certificação para serviço com água potável: :	KTW, KIWA, ACS, NSF / ANSI 61, WRAS
Classe de proteção	IP 66/67 (NEMA 6) ou IP68 (opcionalmente)
Certificações Ex - Remoto
Ex e ia mb IIC T6...T3 Gb	DN 2,5...20mm
Ex d e ia IIC T6...T3 Gb	DN 2,5...150mm
Ex e ia q IIC T6...T3 Gb	DN 2,5...300mm
Ex e ia IIC T6...T3 Gb	DN 200...3000mm
Certificações Ex - Compacto
Ex e [ia Ga] mb IIC T4 Gb	Com eletrônica IFC 100C
Ex e [ia Ga] mb q IIC T4 ... T3 Gb
Ex d e [ia Ga] mb IIC T4 Gb
Ex e [ia Ga] mb IIC T4 Gb
Ex d e [ia Ga] IIC T6 … T3 Gb	Com eletrônica IFC 300C
Ex d e [ia Ga] mb IIC T6 … T3 Gb
Ex d e [ia Ga] q IIC T6 … T3 Gb

Medidor de Vazão tipo Vortex – OPTISWIRL 4200

Versão com flange ou sanduíche (wafer) com economia de espaço (até DN100 / 4") Dispositivo multifuncional compacto para diversas condições de processo Cálculo integrado de calor bruto e líquido para vapor e água quente Válvula de fechamento opcional para permitir a substituição do sensor de pressão sem interrupção do processo Tecnologia avançada para filtragem de sinal (AVFD Advanced Vortex Frequency Detection) Redução integrada opcional do tamanho nominal para um grande intervalo de medição Aproximadamente. 45% menos custos de instalação em comparação com o medidor Vortex com sensores T e P externos e calculadora Também disponível como medidor Vortex duplo com dois sensores e conversores independentes em um dispositivo para medição redundante e aplicações com altos requisitos de segurança Também disponível como versão remota com caixa de campo para instalação do conversor a 50 m / 164 pés de distância do sensor Certificação SIL2/3 (para modo de operação alto, baixo ou contínuo)

Medidor de Vazão tipo Ultrassônico – OPTISONIC 3400

Medição de fluxo bidirecional em uma ampla faixa dinâmica Várias versões dedicadas para muitas aplicações industriais com líquidos condutores ou não condutores Para faixas estendidas de temperatura de processo Classificações de pressão baixa ou extrema disponíveis Sem influência da escala devido à configuração do canal direto Sensor extensivo e diagnósticos de processo (incl. NE 107) Jaqueta de aquecimento opcional Sem peças móveis, sem desgaste e sem perda de pressão Várias opções de comunicação digital Versão compacta ou montada em campo (incl. Comprimento do cabo de até 30m , classificação IP68 opcional)

Medidor de Vazão Mássica Coriolis – OPTIMASS 3400

Projeto de tubo Z único Gerenciamento de gás arrastado (EGM): mantém a operação com ar ou gases incorporados no meio Comissionamento, verificação, diagnóstico e monitoramento do dispositivo por meio de uma conexão sem fio Bluetooth (<20 m / 65,6 pés) Processamento de sinal rápido e totalmente digital Alta precisão: ±0,1% de MV para líquidos / ±0,5% de MV para gases Amplo sensor e diagnóstico de processo (incl. NE 107) Medição de temperatura integrada Contenção de pressão secundária aprovada pela PED opcional até 30 barg / 435 psig Muitas opções (traçado de calor, porta de purga, etc.) Facilmente drenado e fácil de limpar Sem crosstalk: resistente à instalação e efeitos de processo

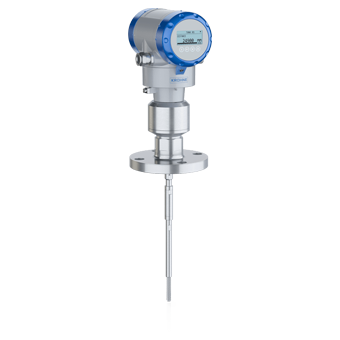

Sensor de Nível Tipo Radar – OPTIFLEX 6200

Projetado para suportar altas cargas de tração (<3,6 t) Algoritmo específico para mídia de baixa reflexão Proteção ESD (24 kV) para maior resistência a descargas eletrostáticas Diversos conversores e versões eletrônicas para facilitar o acesso ao dispositivo: Disponível na versão compacta (C) ou com conversor remoto (F) até 100 m/328 pés Carcaça horizontal ou vertical para se adequar a cada instalação O conversor é giratório e removível sob condições de processo e compatível com todos os transmissores de nível de radar guiado (TDR) anteriores fabricados pela KROHNE Proteção contra intempéries – protege o conversor em eventos climáticos extremos Carcaça de aço inoxidável para ambientes corrosivos SIL 2/3 (em preparação) Precisão de ±2 mm /±0,08" Relógio em tempo real para registro de eventos Garantia de 3 anos Medição do nível de líquidos em tanques de processamento para vários produtos químicos; Medição do volume de líquidos e sólidos para os tanques de armazenamento.

---

---

---

---

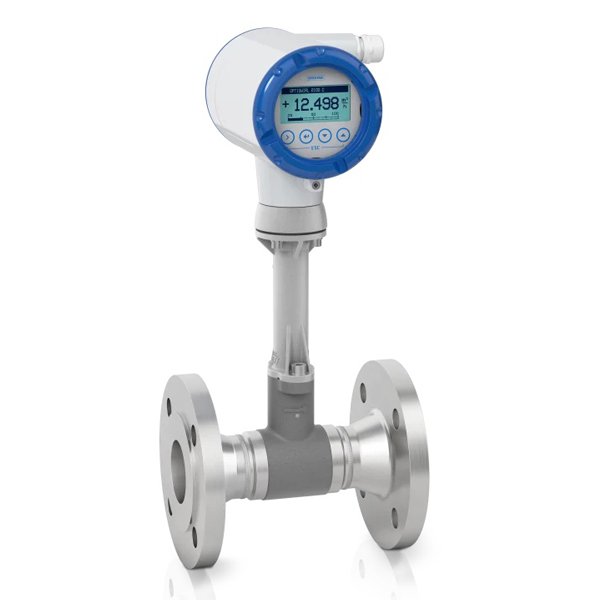

Medidor de Vazão tipo Vortex – OPTISWIRL 2100

Projeto econômico do medidor de vazão Versão com flange ou sanduíche com economia de espaço (wafer) (até DN100 / 4") Tecnologia avançada para filtragem de sinal (AVFD Advanced Vortex Frequency Detection) A versão opcional F1R/F2R permite uma instalação com economia de custos sem redução dispendiosa da tubulação Disponível como versão compacta (C) ou de campo remoto (F) Construção robusta (I66/67) Visor gráfico de alta resolução giratório em etapas de 90° Operação alternativa usando ímã de barra enquanto a caixa está fechada protocolo de comunicação HART ® 7 Aprovações Ex ia, Ex d

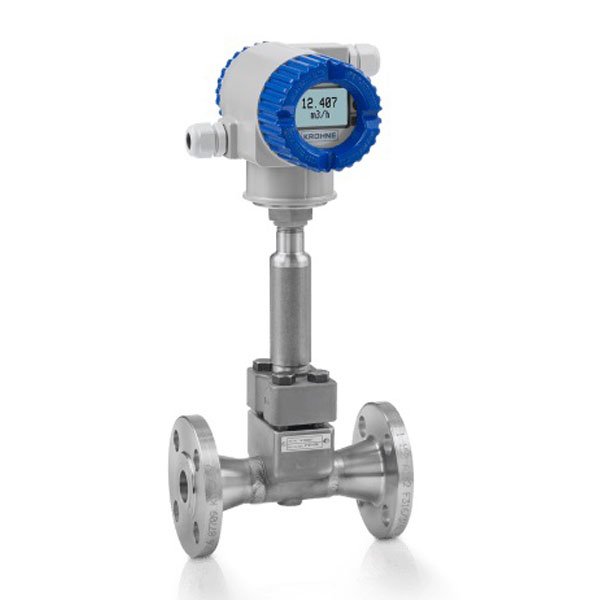

Medidor de Vazão tipo Vortex – OPTISWIRL 5080

Filtro patenteado e adaptável e condicionamento de sinal para maior desempenho de baixo fluxo Flange ou versão sanduíche com economia de espaço Também disponível como versão dupla com dois conversores para pipelines de vários produtos e redundância de medição Aprovações Ex ia, Ex d
